自动喷水灭火系统
一、自动喷水灭火系统组成与适用范围
（一）自动喷水灭火系统的组成
湿式自动喷水灭火系统是自动喷水灭火系统的基础，其他类型的系统是对湿式自动喷水灭火系统的发展，自动喷水灭火系统的产品与工程标准，也是采取以湿式自动喷水灭火系统为基础逐渐扩展到其他系统的方法编制的。
为应对不同性质建筑物及不同特性的建筑火灾，自动喷水灭火系统有不同的系统类型。

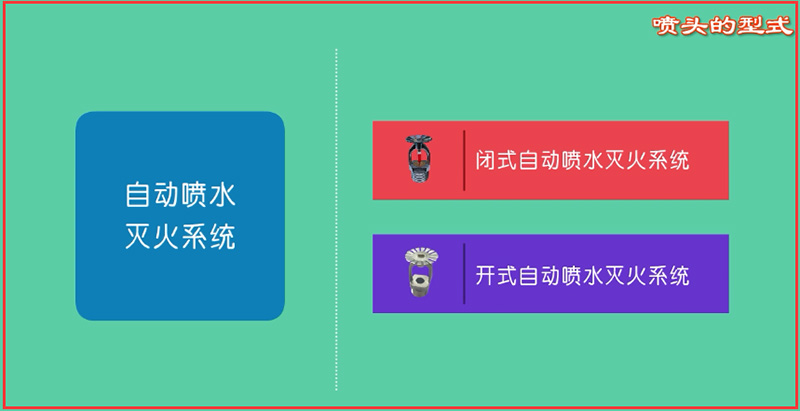

根据系统所使用喷头的型式，分为闭式自动喷水灭火系统和开式自动喷水灭火系统两类；
根据系统的用途和配置状况，分为湿式自动喷水灭火系统、干式自动喷水灭火系统、预作用自动喷水灭火系统和雨淋自动喷水灭火系统、水幕系统等。
其中：在自动喷水灭火系统中配置供给泡沫混合液的设置后，便形成既可喷水又可喷泡沫混合液的自动喷水与泡沫联用系统，这种强化系统灭火能力的做法也在水喷雾灭火系统中应用。
湿式自动喷水灭火系统按照采用喷头的类型不同，分支出住宅系统、ESFR系统，按照系统的保护范围分支出局部应用系统等。
预作用自动喷水灭火系统按照启动方式，分为无连锁、单连锁及双连锁系统。
（二）自动喷水灭火系统的适用范围

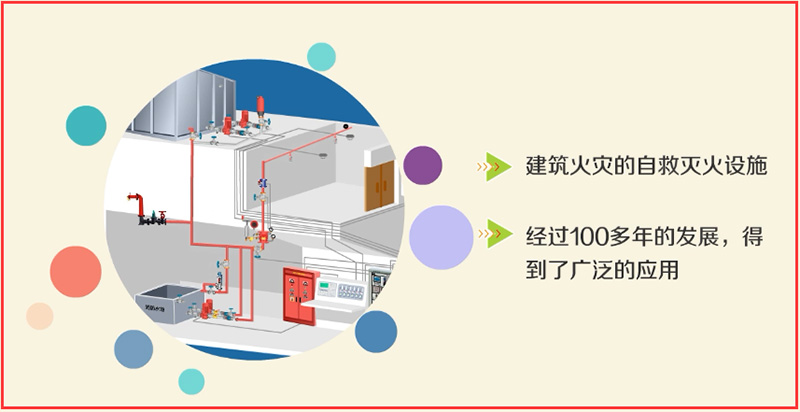

自动喷水灭火系统是建筑火灾的自救灭火设施，经过100多年的发展，得到了广泛的应用，可以说，只要能用水灭火的场所都可以使用自动喷水灭火系统。
自动喷水灭火系统的种类不同，具体的应用场所也不相同。
1.根据《建筑设计防火规范》规定
（1）除本规范另有规定和不宜用水保护或灭火的场所外，下列厂房或生产部位应设置自动灭火系统，并宜采用自动喷水灭火系统：
①不小于50000纱锭的棉纺厂的开包、清花车间；
不小于5000锭的麻纺厂的分级、梳麻车间；
火柴厂的烤梗、筛选部位；
②占地面积大于1500㎡或总建筑面积大于3000㎡的单、多层制鞋、制衣、玩具及电子等类似生产的厂房；
③占地面积大于1500㎡的木器厂房；
④泡沫塑料厂的预发、成型、切片、压花部位；
⑤高层甲、乙、丁类厂房；
⑥建筑面积大于500㎡ 的地下或半地下丙类厂房。
（2）除本规范另有规定和不宜用水保护或灭火的仓库外，下列仓库应设置自动灭火系统，并宜采用自动喷水灭火系统：

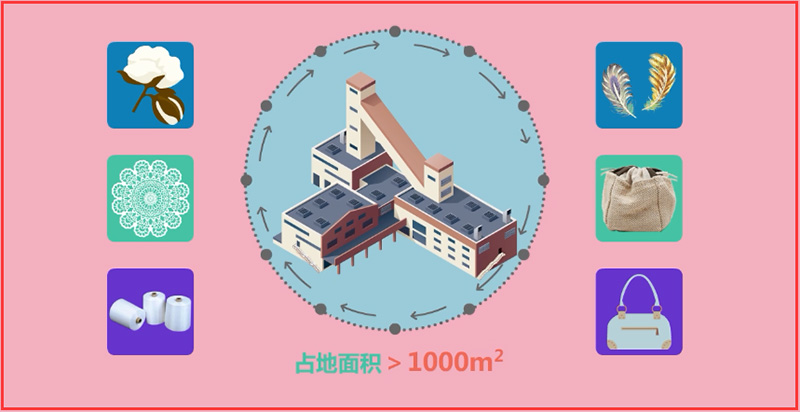

①每座占地面积大于1000㎡的棉、毛、丝、麻、化纤、毛皮及其制品的仓库；
注：单层占地面积不大于2000㎡ 的棉花库房，可不设置自动喷水灭火系统。
②每座占地面积大于600㎡的火柴仓库；
③邮政建筑内建筑面积大于500㎡的空邮袋库；
④可燃、难燃物品的高架仓库和高层仓库。
⑤设计温度高于0℃的高架冷库，设计温度高于0℃且每个防火分区建筑面积大于1500㎡ 的非高架冷库；
⑥总建筑面积大于500㎡的可燃物品地下仓库；
⑦每座占地面积大于1500㎡ 或总建筑面积大于3000㎡的其他单层或多层丙类物品仓库。
（3）除本规范另有规定和不宜用水保护或灭火的场所外，下列高层民用建筑或场所应设置自动灭火系统，并宜采用自动喷水灭火系统：
①一类高层公共建筑（除游泳池、溜冰场外）及其地下、半地下室；
②二类高层公共建筑及其地下、半地下室的公共活动用房、走道、办公室和旅馆的客房、可燃物品库房、自动扶梯底部；
③高层民用建筑内的歌舞娱乐放映游艺场所；
④建筑高度大于100m的住宅建筑。
（4）除本规范另有规定和不宜用水保护或灭火的场所外，下列单、多层民用建筑或场所应设置自动灭火系统，并宜采用自动喷水灭火系统：
①特等、甲等剧场，超过1500个座位的其他等级的剧场，超过2000个座位的会堂或礼堂，超过3000个座位的体育馆，超过5000人的体育场的室内人员休息室与器材间等；
②任一层建筑面积大于1500㎡ 或总建筑面积大于3000㎡ 的展览、商店、餐饮和旅馆建筑以及医院中同样建筑规模的病房楼、门诊楼和手术部；
③设置送回风道（管）的集中空气调节系统且总建筑面积大于3000㎡ 的办公建筑等；
④藏书量超过50万册的图书馆；
⑤大、中型幼儿园，总建筑面积大于500㎡ 的老年人建筑；
⑥总建筑面积大于500㎡ 的地下或半地下商店；

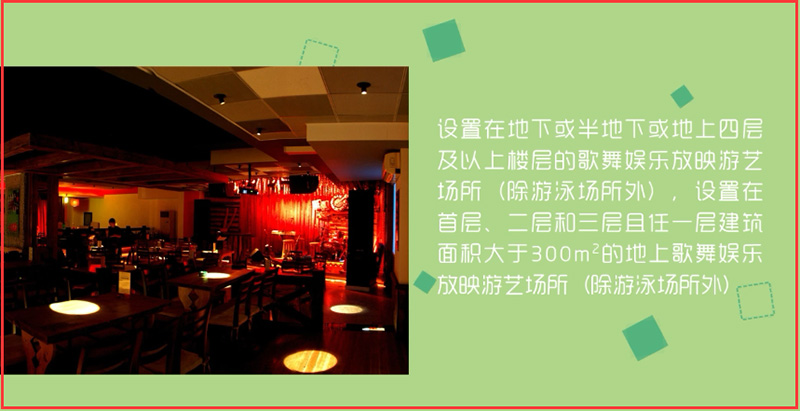

⑦设置在地下或半地下或地上四层及以上楼层的歌舞娱乐放映游艺场所（除游泳场所外），设置在首层、二层和三层且任一层建筑面积大于300㎡ 的地上歌舞娱乐放映游艺场所（除游泳场所外）。
（5）下列部位宜设置水幕系统：
①特等、甲等剧场、超过1500个座位的其他等级的剧场、超过2000个座位的会堂或礼堂和高层民用建筑内超过800个座位的剧场或礼堂的舞台口及上述场所内与舞台相连的侧台、后台的洞口；
②应设置防火墙等防火分隔物而无法设置的局部开口部位；
③需要防护冷却的防火卷帘或防火幕的上部。
注：舞台口也可采用防火幕进行分隔，侧台、后台的较小洞口宜设置乙级防火门、窗。
（6）下列建筑或部位应设置雨淋自动喷水灭火系统：
①火柴厂的氯酸钾压碾厂房，建筑面积大于100㎡ 且生产或使用硝化棉、喷漆棉、火胶棉、赛璐珞胶片、硝化纤维的厂房；
②乒乓球厂的轧坯、切片、磨球、分球检验部位；
③建筑面积大于60㎡ 或储存量大于2t 的硝化棉、喷漆棉、火胶棉、赛璐珞胶片、硝化纤维的仓库；
④日装瓶数量大于3000 瓶的液化石油气储配站的灌瓶间、实瓶库；
⑤特等、甲等剧场、超过1500 个座位的其他等级剧场和超过2000 个座位的会堂或礼堂的舞台葡萄架下部；
⑥建筑面积不小于400㎡ 的演播室，建筑面积不小于500㎡ 的电影摄影棚。
（7）下列场所应设置自动灭火系统，并宜采用水喷雾灭火系统：

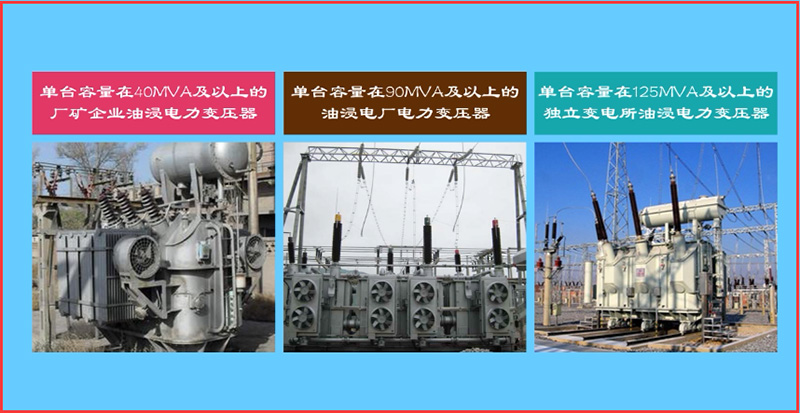

①单台容量在40MVA 及以上的厂矿企业油浸变压器，单台容量在90MVA 及以上的电厂油浸变压器，单台容量在125MVA 及以上的独立变电站油浸变压器；
②飞机发动机试验台的试车部位；
③充可燃油并设置在高层民用建筑内的高压电容器和多油开关室。
注：设置在室内的油浸变压器、充可燃油的高压电容器和多油开关室，可采用细水雾灭火系统。
二、湿式自动喷水系统组成及工作原理
（一）湿式自动喷水灭火系统的组成

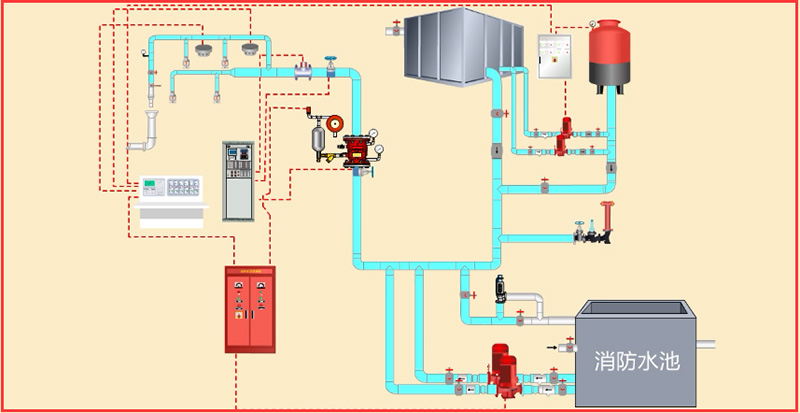

湿式自动喷水灭火系统（以下简称湿式系统）由闭式喷头、水流指示器、供水与配水管道、湿式报警阀组和供水设施等组成，在准工作状态时管道内充满有压水。（二）湿式自动喷水灭火系统的工作原理
湿式自动喷水灭火系统在准工作状态下，湿式报警阀的上下管网内均充以压力水，可通过安装在最不利点的末端试水装置检验系统的可靠性。当火灾发生时，火源周围环境温度上升，致使喷头感温元件动作，喷头开启、喷水灭火。水在管路中流动后，首先驱动水流指示器动作，将水流信号转化为电信号，送至消防控制中心显示火警发生区域并联动进人消防状态，湿式报警阀阀瓣开启后打开湿式报警阀通向水力警铃的通道，水流冲击水力警铃发出声响报警信号。报警口压力升高使压力开关动作，将信号传至消防控制中心启动消防泵加压供水，达到持续自动喷水灭火的目的。
